Intro

데이터는 더 이상 ‘생성’의 문제가 아니라 ‘처리’의 문제가 되고 있다. 에너지, 물류, 로보틱스 등 산업 전반에서 AI 전환이 가속화되면서, 데이터 처리 수요는 기하급수적으로 증가하고 있다. 이에 글로벌 데이터센터와 고성능 컴퓨팅(HPC) 인프라는 빠르게 확장되고 있으며, 자율주행과 IoT 기술의 발전 또한 이러한 흐름을 더욱 견인하고 있다.

이제 반도체는 단순히 더 빠른 연산을 수행하는 수준을 넘어, 방대한 데이터를 지연 없이 처리하고 효율적으로 전달하는 역할까지 요구받고 있다. 그러나 이 같은 요구는 기존의 칩 성능 향상만으로는 감당하기 어려운 수준에 도달했다. 성능의 병목은 더 이상 ‘칩 내부’가 아니라, 데이터를 연결하고 전달하는 ‘구조’에서 발생하고 있기 때문이다.

이는 자연스럽게 패키징 기술의 중요성을 끌어올리고 있다. 특히 패키지 기판은 신호 전달, 전력공급, 열 관리 등 반도체 성능을 좌우하는 핵심 요소로 부상하며, 시스템 전체의 성능을 결정짓는중요한 레이어로 자리잡고 있다. 고속 신호 처리와 전력 효율, 집적도를 동시에 충족해야 하는 환경에서는 기존 패키징 방식만으로는 한계가 뚜렷해지고 있다.

이 지점에서 주목받는 것이 FC-BGA다. FC-BGA는 고성능·고집적 구현을 가능하게 하는 첨단 패키징 솔루션으로, 증가하는 데이터 처리 요구에 대응할 수 있는 혁신적인 해법으로 부상하고 있다. 시장 역시 이 흐름을 반영하고 있다. FC-BGA 시장은 2025년 54억 2천만 달러에서 2032년 95억 4천 8백만 달러 규모로 성장할 것으로 전망되며, 연평균 약 10.6%의 성장률이 예상된다.

이미 FC-BGA는 가전, 모바일, 자동차, 항공우주 등 다양한 산업에서 활용 범위를 빠르게 확장하며 반도체 패키징의 핵심 요소로 자리잡고 있다. 그리고 이는 단순한 기술 확산을 넘어, 반도체 성능 경쟁의 축이 ‘칩’에서 ‘패키징’으로 이동하고 있음을 보여주는 신호이기도 하다. 이러한 변화 속에서, 각 응용 분야에 최적화된 FC-BGA 기술 확보는 기업 경쟁력을 좌우하는 중요한 기준이 되고 있다.

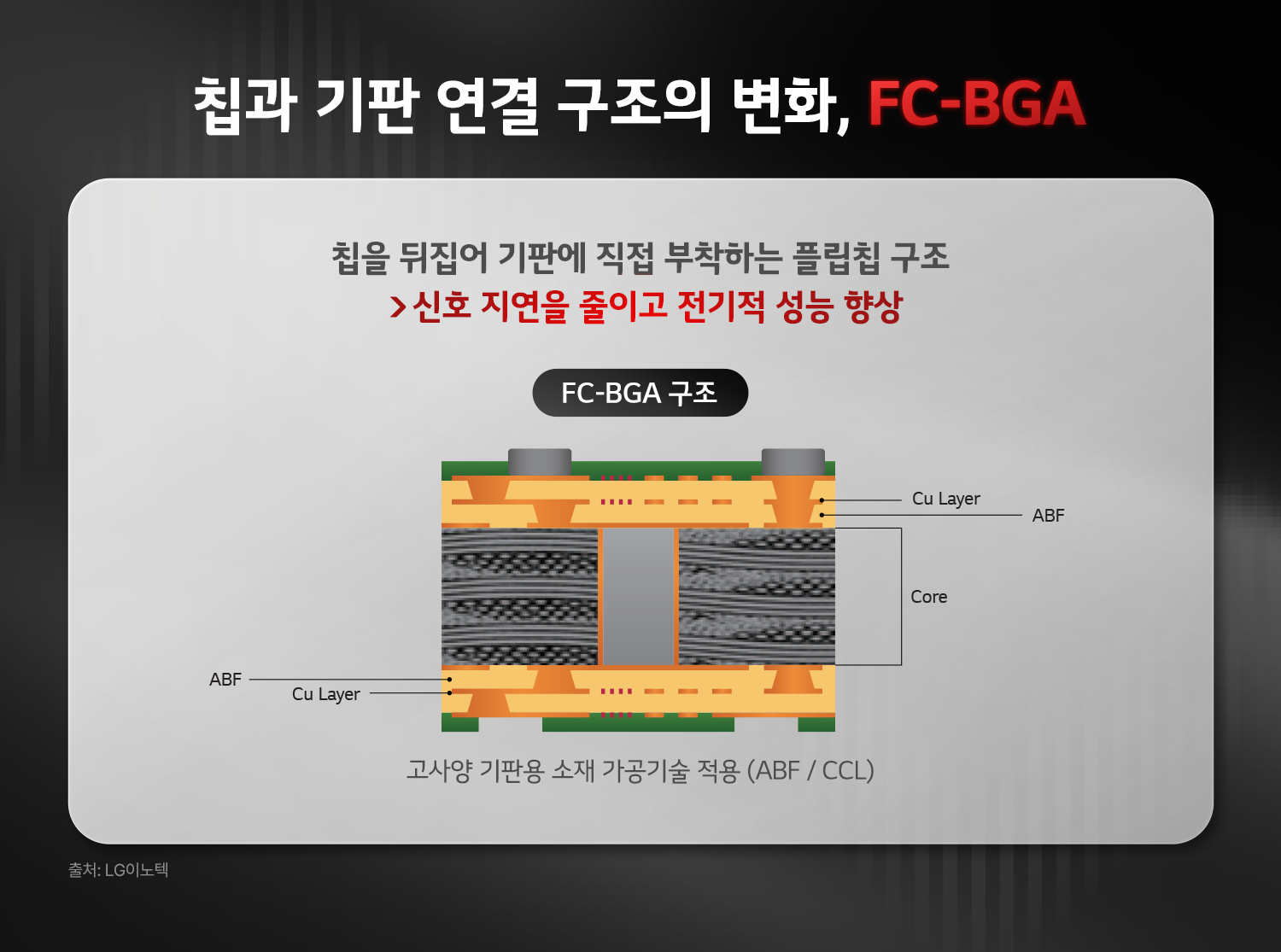

고성능을 완성하는 FC-BGA의 핵심 포인트, 칩과 기판 연결 구조의 변화

FC-BGA의 본질은 칩과 기판을 연결하는 방식에 있다. 기존 패키징 방식이 와이어를 통해 칩과 기판을 연결했다면, FC-BGA는 칩을 뒤집어 기판에 직접 부착하는 플립칩(Flip-Chip) 구조를 기반으로한다. 이후 기판 하단의 솔더볼을 통해 메인보드와 연결하는 구조로, 신호 전달 경로 자체를 근본적으로 단축시킨다. 이는 신호 지연을 줄이고 전기적 성능을 향상시키는 핵심적인 차별점으로 작용한다.

이러한 구조는 곧 성능 차이로 이어진다. 고밀도 I/O 구현이 가능해지면서 대용량 데이터 처리를 효율적으로 지원할 수 있고, 신호 손실을 최소화해 고속 신호 전송에 최적화된 환경을 제공한다. 동시에 열이 칩 하부와 기판을 통해 분산되는 구조적 특성 덕분에 발열 제어 측면에서도 유리하며, 이는 시스템 전반의 안정성과 신뢰성 확보로 이어진다.

결국 FC-BGA는 데이터의 전달 구조 자체를 재설계한 기술이다. 구조적 강점을 바탕으로 PC와 서버를 넘어 AI, 자율주행, 통신 인프라 등으로 빠르게 적용 영역을 확장하고 있으며, 고성능·고속 데이터 처리가 요구되는 모든 분야에서 존재감을 강화하고 있다. 시스템 복잡도가 높아질수록 패키지의 역할이 곧 성능으로 직결되는 가운데, FC-BGA는 차세대 반도체 시장의 방향성을 결정짓는 주요 패키지 기술로 부상하고 있다. 이러한 흐름은 서버와 PC를 중심으로 한 고성능 컴퓨팅 분야에서 가장 뚜렷하게 확인된다.

FC-BGA in Application

① FC-BGA in PC/Server: 고성능 컴퓨팅의 성능 격차를 좌우하는 핵심 패키지 구조

FC-BGA는 고성능 반도체를 메인보드와 연결하는 고밀도 패키지 기판으로, CPU와 GPU 등 고성능 프로세서에 폭넓게 활용되어 왔다. 최근 AI 시장의 성장과 함께 그 중요성은 더욱 커지고 있다.

칩과 기판을 직접 연결하는 구조적 특성은 신호 전달 품질을 높이고, 칩 전면에 입출력 단자를 배치할수 있어 더 많은 입출력(I/O) 구현을 가능하게 한다. 이는 데이터 처리 속도를 높이는 데 유리하게 작용하며, CPU, GPU, AI 가속기 등 고성능 반도체 패키징에 적합한 구조로 평가된다.

특히 AI 가속기와 고성능 GPU의 확산으로 칩 간 데이터 이동량이 폭증하면서, 패키지 수준에서의 I/O 밀도와 신호 처리 능력이 시스템 성능을 좌우하는 핵심 요소로 부상하고 있다. 고속 신호 환경에서는 신호 무결성과 전력 무결성이 중요한데, FC-BGA는 미세 피치 기반의 고다층 기판 구조를 통해 신호 간 간섭을 최소화하고 안정적인 전력 공급을 가능하게 한다.

현재 FC-BGA는 데스크톱, 노트북, 서버 등 다양한 컴퓨팅 환경에 적용되며 안정적인 전기적 연결과 열 관리, 기계적 지지 역할을 수행하고 있다. 이 중에서도 데이터센터와 같은 고성능 컴퓨팅 환경에서는CPU, GPU, 고대역폭 메모리(HBM) 간의 대규모 데이터 이동이 빈번하게 발생하며, 이 과정에서 패키지 기판의 신호 전달 성능이 전체 시스템 처리 속도를 결정짓는 중요한 변수로 작용한다.

② FC-BGA in Mobility: 예측 불가능한 주행 변수 속에서도 흔들리지 않는 버팀목

FC-BGA은 고성능 컴퓨팅 환경을 넘어, 더 높은 연산 성능과 신뢰성을 요구하는 차량 영역으로까지 적용 범위를 넓히고 있다. AI와 자율주행 기술의 발전으로 차량 내 반도체의 역할이 확대되면서, 고성능 반도체를 탑재한 SoC의 중요성도 함께 커지고 있다. 자율주행 시스템에서는 안정성과 신뢰성을 확보할 수 있는 고성능 반도체가 필수적이며, 이에 따라 반도체 기판 역시 대면적·고다층 구조로 진화하고 입출력 단자 수 또한 증가하는 추세다.

특히 ADAS 및 자율주행 시스템에서는 다양한 센서로부터 생성되는 데이터를 실시간으로 통합·처리해야 하며, 이 과정에서 발생하는 지연이나 오류는 곧 안전 문제로 직결될 수 있다. 이러한 환경에서는 패키지 수준에서의 안정적인 신호 전달과 전력 공급이 필수적이다.

FC-BGA는 이 같은 요구에 대응할 수 있는 구조적 강점을 갖추고 있어 차량용 반도체에 폭넓게 적용되고 있다. 카메라, 라이다, 레이더 등에서 생성되는 대량의 데이터를 빠르게 처리하고 전달하며, 다양한 주행 환경에서도 안정적인 성능을 유지하는 데 기여한다.

또한 차량 환경은 온도 변화, 진동, 습도 등 외부 요인이 큰 만큼 패키지의 기계적 안정성과 내구성이 중요하다. FC-BGA는 이러한 조건에서도 높은 신뢰성을 확보할 수 있는 구조적 특성을 바탕으로, 차량 전장 시스템 전반에서 핵심적인 역할을 수행하고 있다.

③ FC-BGA in Telecom: 속도와 정확성은 극대화, 손실은 최소화하는 차세대 네트워크 핵심 기술

FC-BGA는 향상된 열 관리 성능과 신호 무결성을 기반으로 통신 시스템의 성능과 신뢰성을 높이며, 네트워크 인프라 전반으로 적용 범위를 확장하고 있다. 기지국, 송수신기, RF 및 마이크로파 응용 분야에서도 널리 활용되고 있다.

작은 솔더볼을 기반으로 한 구조적 특성은 외부 연결 거리를 효과적으로 단축시켜 신호 손실과 간섭을 최소화하며, 고주파 환경에서도 일관된 신호 전달을 가능하게 한다. 이는 네트워킹 인프라에 요구되는 고속 데이터 처리와 정밀한 통신 성능을 구현하는 데 중요한 역할을 한다. 특히, 차세대 네트워크 구현에 필요한 초고속 데이터 전송과 저지연 통신을 지원하기 위해, 일부 5G기지국에서도 FC-BGA 기판이 적용되고 있다. 또한 네트워크의 분산화와 엣지 컴퓨팅 확산에 따라, 기지국 및 네트워크 장비의 고성능화가 요구되면서 패키지 기판의 역할은 더욱 중요해지고 있다.

이처럼 고속 데이터 처리와 높은 집적도, 안정성을 동시에 요구하는 통신 환경에서 FC-BGA는 핵심 솔루션으로 자리잡으며 산업 전반에 걸쳐 점유율을 높이고 있다.

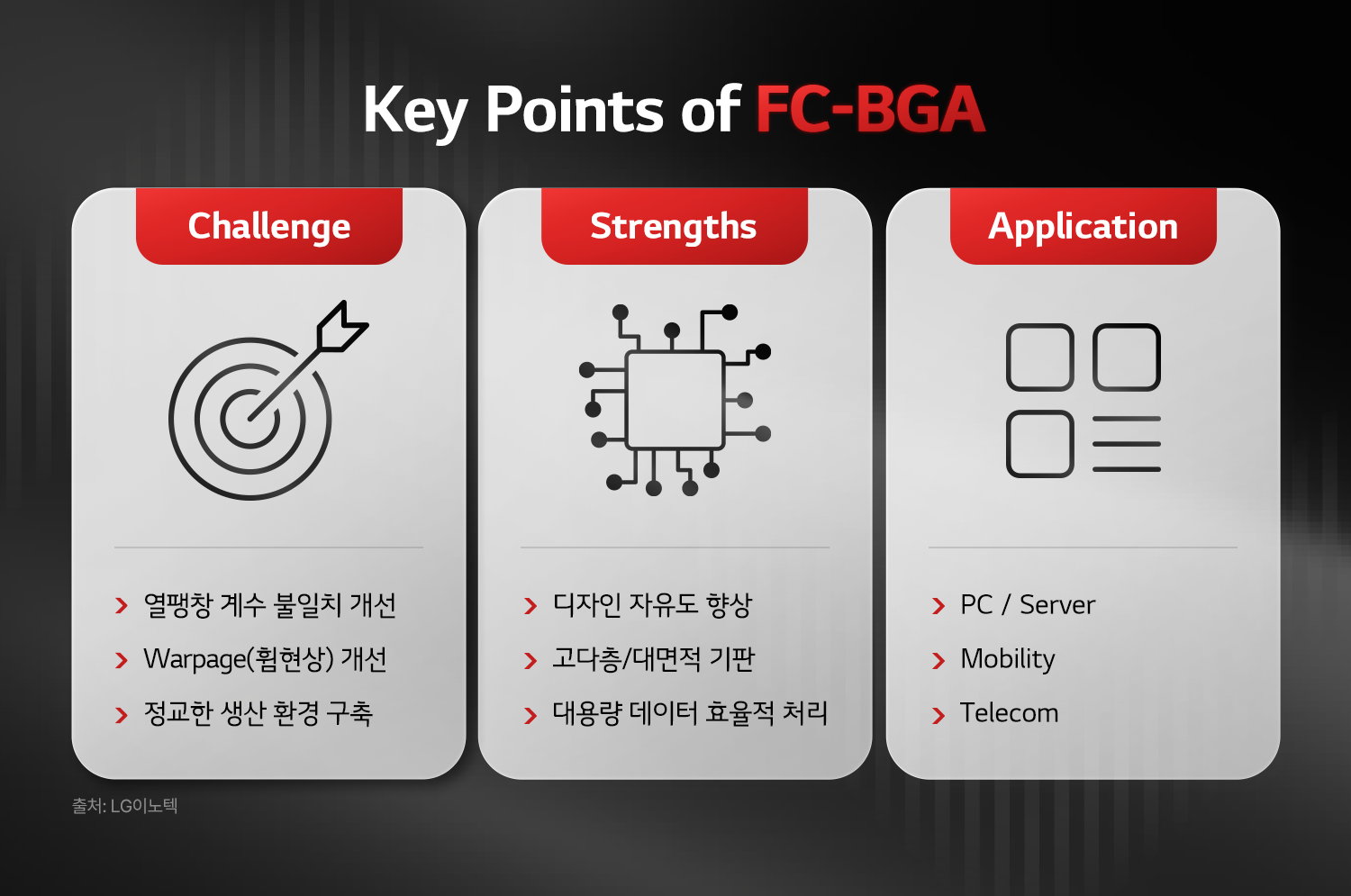

FC-BGA의 혁신과 함께 직면한 기업의 핵심 과제

FC-BGA의 활용이 빠르게 확산되는 가운데, 구조적 한계 역시 함께 부각되고 있다. FC-BGA 패키지에서 발생하는 실리콘 다이와 유기 기판 사이에서의 열팽창 계수 불일치는 기계적 스트레스를 유발하고, 이는 상호 연결 불량으로 이어질 가능성이 높아진다. 잦은 불량 발생으로 인해 접합 신뢰성 저하로이어질 수 있으며, 이를 해결하기 위한 다양한 기술 기반 솔루션은 비용 및 프로세스적으로 또다른 한계에 부딪히곤 한다. 또한, FC-BGA의 휨 현상 또한 패키징 공정 중 수율과 신뢰성을 저해한다. 휨 현상은 기판에 가해지는 열과 압력으로 인해 발생하는 현상이며, 기술 표준상 약 0.1mm 수준의 미세한 휨도 불량으로 간주될 수 있기 때문에 정밀한 제어가 요구된다. 마지막으로 FC-BGA 생산 시설에 필요한 정교한 장비와 환경 구축에는 5억달러 이상의 대규모 투자가 필요하다. 그렇기 때문에 모든 기업이 쉽게 뛰어들 수 없으며, 이러한 시장 진입에 장벽이 생긴다면 산업 확장 속도를 낮출 가능성 또한 존재한다.

이와 같은 한계를 어떤 전략으로 극복하느냐가 기업의 경쟁력을 좌우하는 핵심 요소로 작용하는 것이다.

혁신의 경계를 확장하는 LG이노텍의 첨단 기술

LG이노텍은 한계를 극복하고 FC-BGA 사업 경쟁력 강화하기 위해 다각도의 투자를 이어가며 사업확장에 속도를 내고 있다. 2022년 6월 구미 4공장을 인수한 이후 FC-BGA 생산 라인 구축에 착수했으며, 2024년 말부터는 북미 빅테크 고객을 대상으로 제품 공급을 시작하며 인재 확보도 병행하여 사업 기반을 안정적으로 다져왔다.

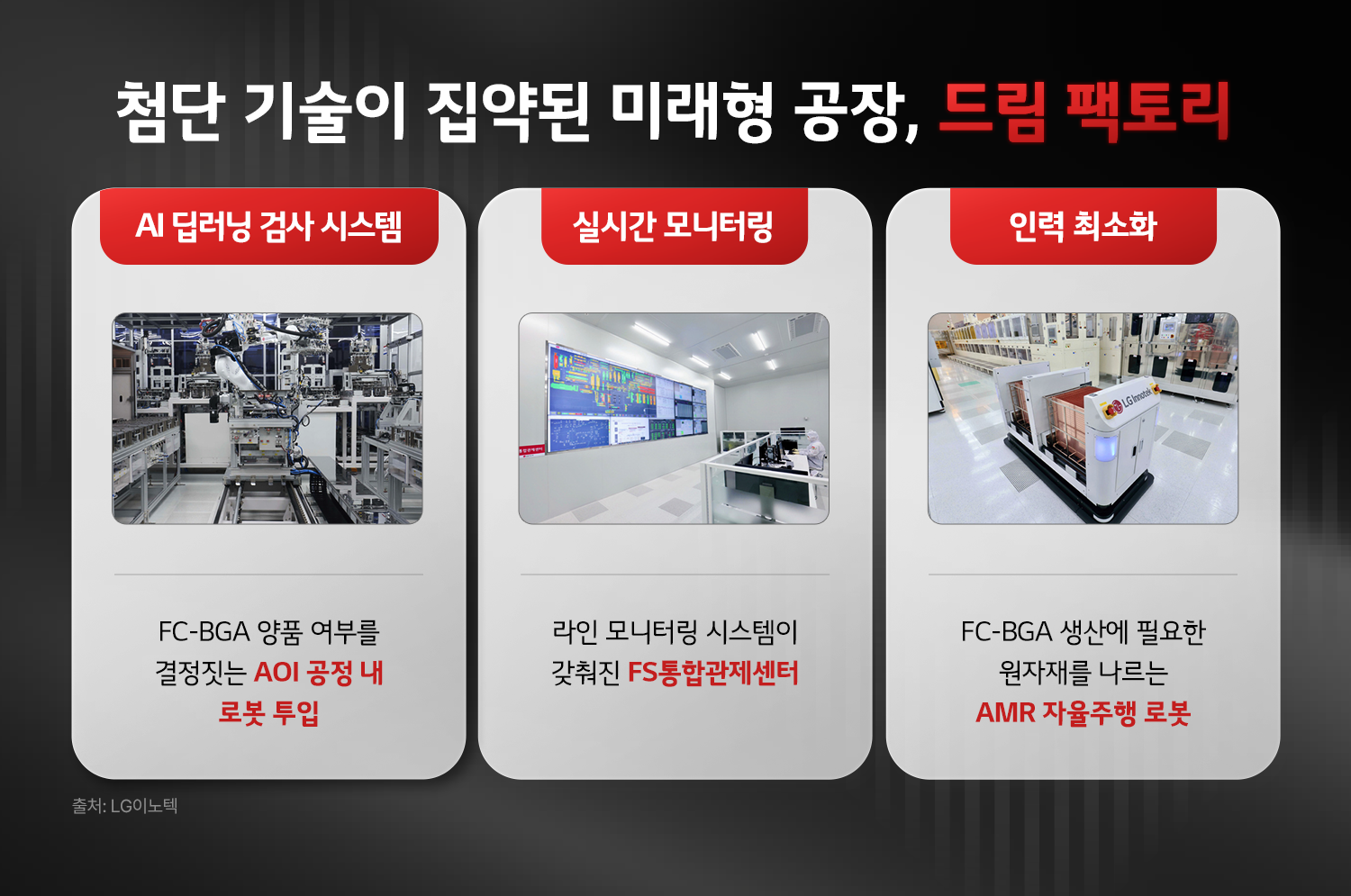

구미사업장 내 ‘드림팩토리’는 이러한 흐름을 보여주는 대표적인 생산 거점이다. FC-BGA 전용 생산기지로 운영되며, 필수 인력을 제외한 대부분의 공정을 무인화해 효율적인 생산 환경을 구축했다. 축구장 3개 규모에 달하는 공장을 약 10여 명의 인력으로 운영하고 있으며, 기존 대비 약 50% 수준의 인원으로도 생산이 가능한 구조를 갖췄다. 이렇듯, LG이노텍은 드림팩토리를 통해 생산 효율성, 기술적 신뢰성, 차세대 소재 대응과 같은 과제에 효율적으로 대응하고 있다.

뿐만 아니라, 앞서 언급한 기판 휨 문제를 포함한 기술적 과제 해결을 위한 노력도 이어지고 있다. LG이노텍은 고집적·저손실 특성을 갖춘 유리 기판 기술을 기반으로 AI 서버용 반도체에 최적화된 방향을 모색하고 있으며, 구미사업장에 파일럿 라인을 구축해 2027~2028년 상용화를 목표로 개발을 진행 중이다.

사업 확장 역시 단계적으로 이어지고 있다. 북미 빅테크 고객향 PC용 FC-BGA 양산을 시작으로, 2026년에는 서버용 FC-BGA 시장 진입을 계획하고 있으며, 반도체 기판 공장 확장을 위한 신규 부지도 상반기 내 확정해 생산 능력을 현재 대비 두 배 수준으로 확대할 예정이다.

이처럼 생산 인프라 구축과 기술 개발, 투자 확대가 유기적으로 이어지며 LG이노텍의 FC-BGA 사업은 점진적인 성장을 이어가고 있다. 글로벌 AI 데이터센터 인프라 투자 확대에 따라 반도체 기판 수요가 빠르게 증가하는 가운데, LG이노텍은 선제적인 투자와 기술 고도화를 통해 급증하는 반도체 기판 수요에 능동적으로 대응해 나갈 것으로 보인다.
